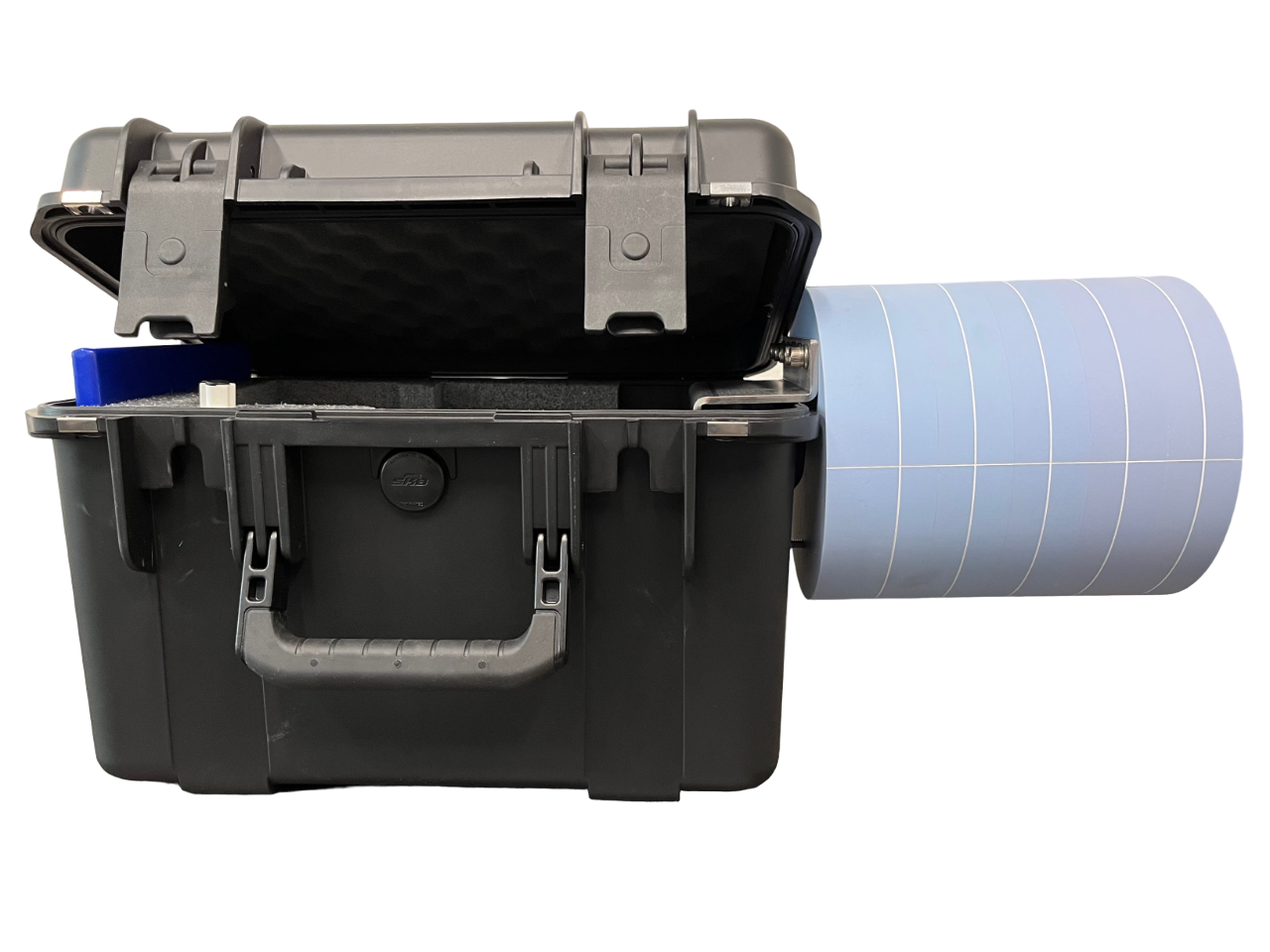

IQphan™ Uitgebreide CT-beeldkwaliteit Phantom

Er is een groot aantal CT-beeldvormingssystemen, die de diagnostische en radiotherapieruimten bestrijken. Deze breedte was een uitdaging voor QA vanwege de verschillende prestatiekenmerken van deze systemen. Met IQphan adresseert één enkel fantoom QA over het hele bereik van specificaties van verschillende CT-scanners, waardoor u meer QA-informatie kunt verkrijgen dan mogelijk beschikbaar is met andere fantomen.

Uitgebreide beeldkwaliteit Phantom

Met IQphan kunnen gebruikers QA uitvoeren op CT-beeldvormingssystemen, van geavanceerde diagnostische scanners tot cone beam-systemen en ingebouwde radiotherapiesystemen. Een combinatie van modules ondersteunt een robuuste verscheidenheid aan tests.

Geautomatiseerde analyse

Gebruik IQphan met RapidCHECK™ Image Quality Analysis-software voor veeleisende CT-beeldkwaliteitstests, met snelle, consistente analyse.

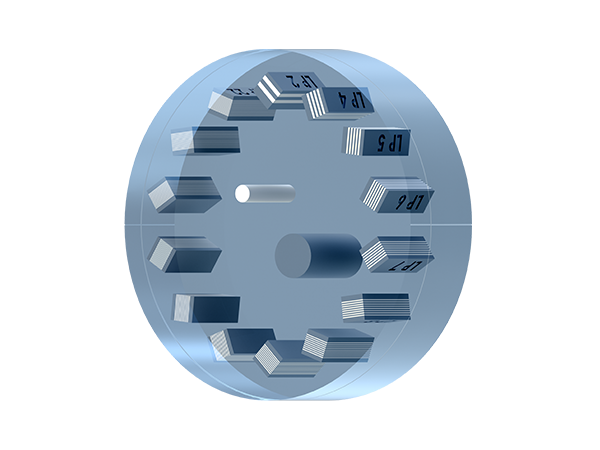

• Alle lijnpaardoelen zijn 45° ten opzichte van de radiale lijn gericht voor een consistente balans tussen radiale en omtrekresolutie
• Inclusief hoge resoluties tot 22 lp/cm
• Ontworpen voor automatisering: Inclusief solide monsters van resolutiemateriaal voor nauwkeurige resultaten tijdens softwareanalyse¹
• Zink-materiaal met hoog contrast zorgt voor zichtbaarheid zonder scanners die te ver gaan

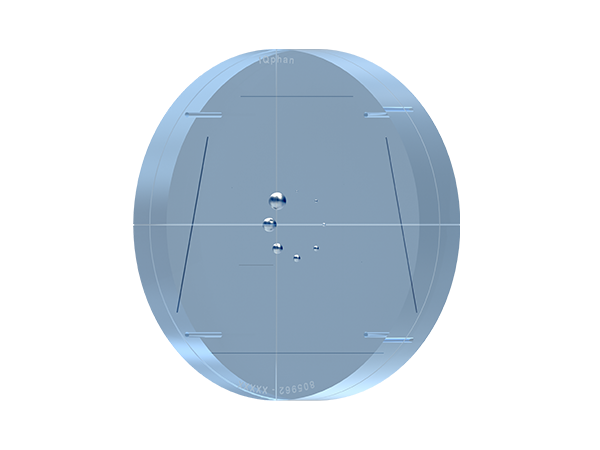

Dankzij meerdere draadrampmaterialen en -diameters kan deze module de plakdikte analyseren op scanners variërend van diagnostische CT tot CBCT en MVCT.

• Meet de snijdikte met twee tegenover elkaar liggende paren draadhellingen, één paar dunner en één paar dikker
• Maakt modulatieoverdrachtsfunctie mogelijk met eenmalige verticale draad
• Controleer de geometrische nauwkeurigheid met een set van 8 acrylbollen
• Voer MTF-metingen uit met BB’s van twee verschillende maten
• Robuust voor een breed scala aan CT-systemen, van diagnostisch tot RT

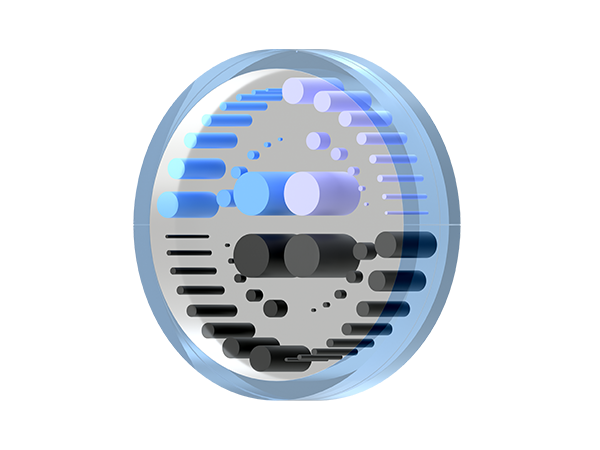

Eindelijk een test met laag contrast die zowel werkt voor radiotherapiesystemen als voor diagnostische CT. Daag uw high-end systemen uit met contrasten van 0,3% en 0,6%. Test uw CT-systemen voor radiotherapie met lichaamsachtige contrasten van 1,0% en 2,0%, in formaten variërend van 2,0 tot 25,0 mm.

• Evalueer de detecteerbaarheid van laag contrast op vier verschillende contrastniveaus: 0,3%, 0,6%, 1,0% en 2,0% (3 HU, 6 HU, 10 HU en 20 HU)
• De afmetingen van elk contrastobject variëren van 2 tot 25 mm
• Op lage Z-dichtheid gebaseerde contrasten
• De vier nauwkeurig geformuleerde contrastniveaus maken gebruik van dichtheidsvariaties van lage-Z-materialen voor consistentie tussen CT-energieën

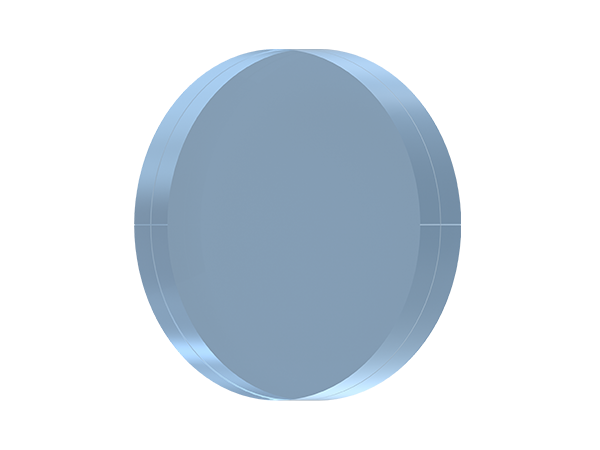

Beoordeel ruis en uniformiteit in ons HE CT Solid Water-materiaal.

• Meet uniformiteit en ruis
• Gemaakt van HE CT vast water voor ongeëvenaarde waterequivalentie over het hele energiespectrum

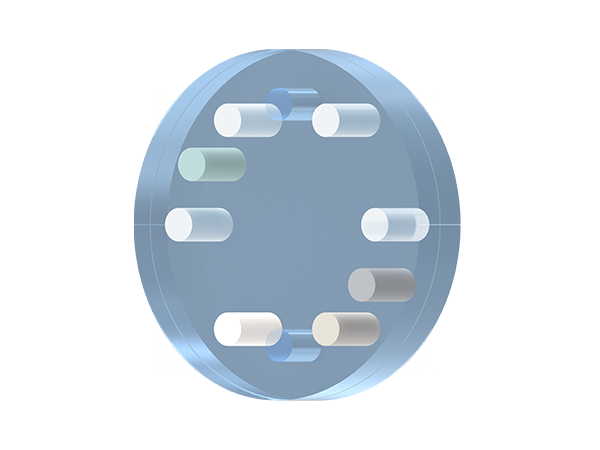

Test de consistentie van bekende HU-materialen en meet de effectieve energie van de scan.

• 12 materiaalmonsters
• Materialen omvatten Tissue-Mimicking Materials (TMM’s) en veelgebruikte kunststoffen
• Bot is niet alleen maar compact plastic; TMM’s bevatten materialen met een hogere Z die de kalibraties en effectieve energiemetingen kunnen verbeteren
